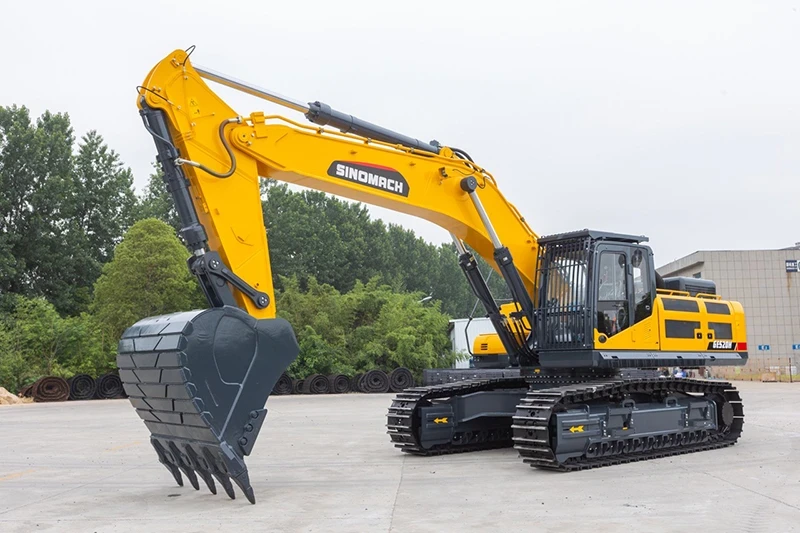

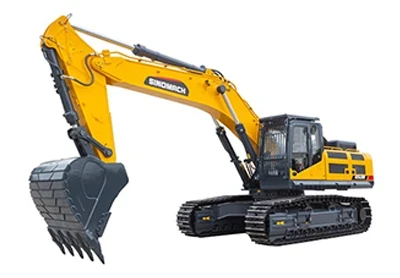

GE520H pelle sur chenilles hydraulique
GE520H est une pelle sur chenilles hydraulique de la classe 50 tonnes conçue pour les mines et les terrassements à grande échelle. Équipée d'une flèche de 6,55 m, d'un bras de 2,5 m et d'un godet standard de 3,2 m³, elle est adaptée au chargement en carrière, à l'enlèvement du mort-terrain, à l'excavation en vrac et au brise-roche hydraulique.
Équipée d'un moteur diesel à commande électronique Cummins QSM11(III)-C375, cette pelle sur chenilles délivre 280 kW à 2 000 tr/min. La pelle intègre également un système de refroidissement autonettoyant, des commandes dédiées pour brise-roche et des mesures de protection de la cabine pour répondre aux exigences des mines et des carrières.
Conseil sur les informations relatives aux Produits
Caractéristiques
- Système de refroidissement autonettoyant
Le système de refroidissement semi-indépendant dispose d'une fonction autonettoyante pour aider à maintenir les performances de refroidissement dans les environnements poussiéreux. - Surveillance intelligente de la machine
Équipée d'un écran haute définition de 8 pouces offrant une interface claire et facile à lire, tandis que le système de surveillance électronique fournit des rappels de maintenance, un autodiagnostic des pannes et des alarmes pour tenir les opérateurs informés de l'état de la machine. - Système de gestion de la machine
Le système de gestion de la pelle combine un positionnement bimode BeiDou avec une communication 4G haut débit pour la localisation de l'équipement et la transmission de données. - Compartiment moteur insonorisé
Une conception d'admission d'air en nid d'abeille optimise le flux d'air à travers le compartiment moteur, tandis qu'une meilleure étanchéité et une isolation phonique améliorée aident à réduire le bruit de la machine. - Mode dédié pour brise-roche hydraulique
Un programme dédié au brise-roche permet le réglage à distance du débit et de la pression hydrauliques pour s'adapter aux différents besoins de concassage. - Compatibilité des accessoires
La pelle sur chenilles hydraulique est configurée pour accueillir un brise-roche hydraulique avec un outil de 200 mm de diamètre et peut être équipée d'accessoires de creusement supplémentaires pour s'adapter aux différentes tâches d'excavation. - Patins à double crampon

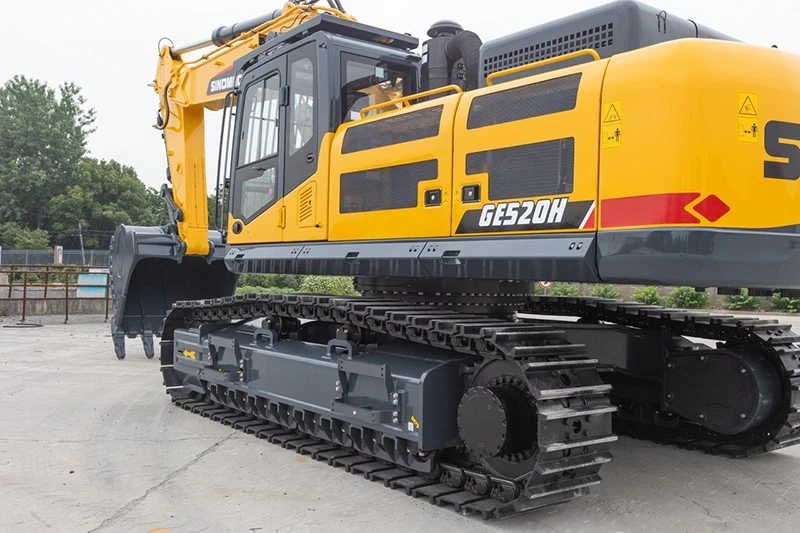

Les patins à double crampon standard assurent la traction pour les déplacements sur terrain minier. - Préfiltre à air à bain d'huile
Un préfiltre à air à bain d'huile standard aide à éliminer les contaminants en suspension dans l'air avant qu'ils n'atteignent le système de filtration d'air principal du moteur, rendant la machine mieux adaptée aux environnements très poussiéreux. - Protection de la cabine
Des écrans de protection et un vitrage de protection aident à protéger le toit, l'avant et le côté droit de la cabine contre les impacts causés par les fragments de roche volants et autres débris durs.
Spécifications techniques
| Spécifications de base | Poids opérationnel | kg | 50460 | |
| Capacité du godet standard | m3 | 3.2 | ||
| Modèle de moteur | Cummins QSM11(III)-C375 | |||
| Type de moteur | Inline 6-cylinder, four-stroke, turbocharged | |||
| Norme d'émission | China Stage Ⅲ | |||
| Méthode de refroidissement du moteur | Water-cooled | |||
| Alésage × course | mm | 125×147 | ||
| Cylindrée | L | 10.8 | ||
| Puissance nominale / vitesse | kW/rpm | 280/2000 | ||
| Couple max. / vitesse | N·m/rpm | 1898/1300 | ||
| Capacité d'huile moteur | L | 31.8-40.9 | ||
| Pression du système hydraulique principal | MPa | 37 | ||
| Capacité du réservoir de carburant | L | 710 | ||
| Capacité du réservoir d'huile hydraulique | L | 410 | ||

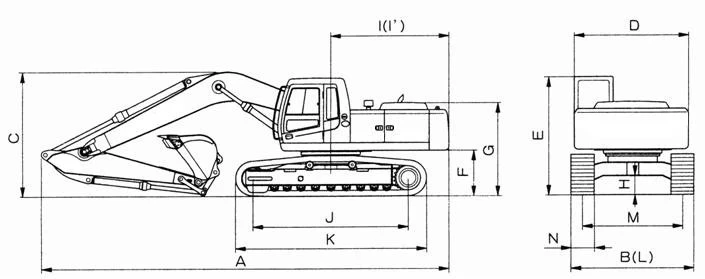

| Dimensions et performance | Longueur hors tout | A | mm | 11657 |
| Largeur hors tout (patins de 600 mm) | B | mm | 3340/3562 (avec step) | |
| Hauteur hors tout | C | mm | 3998 | |
| Largeur de la structure supérieure | D | mm | 3214 | |
| Hauteur au sommet de la cabine | E | mm | 3438 | |
| Garde au sol du contrepoids | F | mm | 1276 | |
| Hauteur du capot moteur | G | mm | 2918 | |
| Garde au sol min. | H | mm | 555 | |
| Longueur arrière de la structure supérieure | I | mm | 3740 | |
| Rayon de déport arrière | I' | mm | 3780 | |
| Empattement des chenilles | J | mm | 4470 | |
| Longueur du train de roulement | K | mm | 5595 | |
| Largeur du train de roulement | L | mm | 3340/3562 (avec step) | |
| Voie de chenille | M | mm | 2740 | |
| Largeur de patin standard | N | mm | 600 | |
| Effort de traction max. | kN | 339 | ||
| Vitesse de déplacement (haute/basse) | km/h | 4.9/2.9 | ||
| Vitesse de rotation | rpm | 9.4 | ||
| Aptitude en pente | ° (%) | 35° (70%) | ||
| Pression au sol | kgf/cm2 | 0.85 | ||

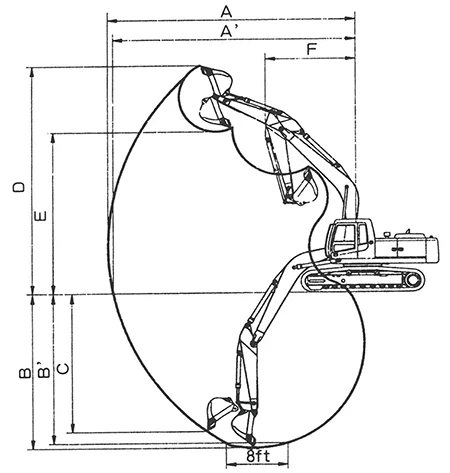

Plage de travail
| Paramètre | Spécification | |
| Rayon de creusement max. | A | 10922 mm |
| Rayon de creusement max. au niveau du sol | A' | 10691 mm |
| Profondeur de creusement max. | B | 6453 mm |
| Profondeur de creusement max. (fond plat de 2 438 mm) | B' | 6280 mm |
| Profondeur de creusement verticale max. | C | 5663 mm |
| Hauteur de creusement max. | D | 11020 mm |
| Hauteur de déversement max. | E | 7438 mm |
| Rayon de braquage avant min. | F | 4740 mm |
| Force de creusement du godet | ISO | 290 kN |
| Force de creusement du bras | ISO | 270 kN |
Détails
-

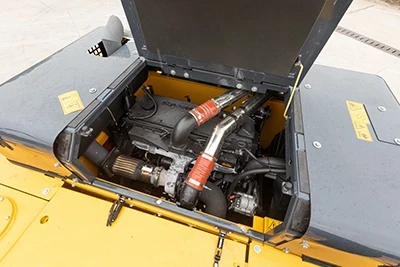

Moteur
-

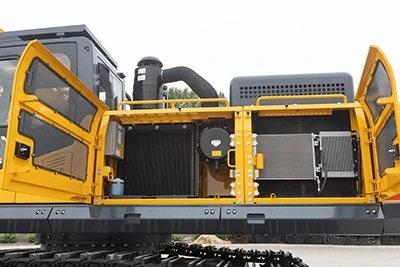

Agencement spacieux (convivial pour l'entretien)
-

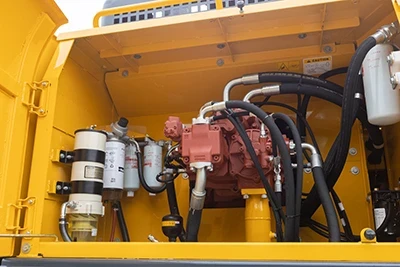

Pompe hydraulique
-

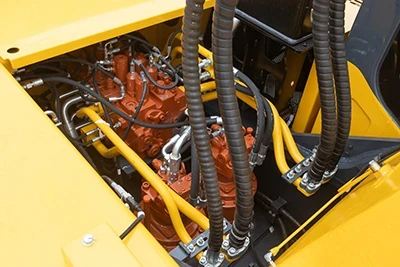

Distributeur hydraulique
Galerie
