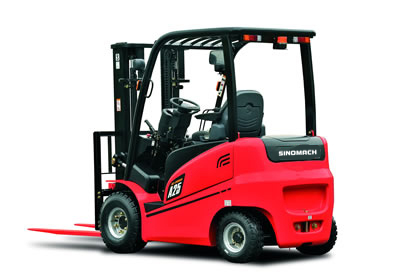

Chariot élévateur électrique CPD20
- Conception ergonomique pour une facilité d'opérations.
- Frein de parking en conformité avec la norme ISO3691.
- Couleur traditionnelle.
- Conception d'auto verrouillage à ressort pour une facilité de changement de batterie.
- Contrôleur AC importé.
Conseil sur les informations relatives aux Produits
- Facilité de remplacement de la batterie.
- Crochet de levage pour la batterie ne nécessitant pas de trolley.
- Grand panneau de commande LED en anglais.
- Panneau en caoutchouc aussi disponible.
Paramètres techniques du Chariot élévateur électrique
| Général | 1.1 | Nom du produit | - | Chariot élévateur |
| 1.2 | Modèle | - | CPD20 | |
| 1.3 | Mode de conduite | - | Électrique (batterie ou secteur) | |
| 1.4 | Mode de fonctionnement | - | Opérateur assis | |
| 1.5 | Charge nominale | Q(kg) | 2000 | |
| 1.6 | Distance du centre de charge | c(mm) | 500 | |
| 1.8 | Distance entre le centre de l'essieu moteur et la fourche | x(mm) | 455 | |
| 1.9 | Empattement | y(mm) | 1485 | |
| Poids du chariot élévateur | 2.1 | Poids propre | kg | 3700 |
| 2.2 | Charge par essieu (pleine charge) (F / R) | kg | 5016/684 | |
| 2.3 | Charge par essieu (sans charge) (F / R) | kg | 1628/2072 | |
| Pneu et châssis | 3.1 | Pneu | - | Pneumatique |
| 3.2 | Taille des pneus (avant) | - | 23×9-10 | |
| 3.3 | Taille des pneus (arrière) | - | 18×7-8 | |
| 3.5 | Nombre de pneu (F / R) (x = roues motrices) | - | 2×/2 | |
| 3.6 | Bande de roulement (avant) | b10(mm) | 1058 | |
| 3.7 | Bande de roulement (arrière) | b11(mm) | 960 | |
| Dimensions du chariot élévateur | 4.1 | Angle d'inclinaison du mât (avant / arrière) | - | 5/10 |
| 4.2 | Hauteur du mât fermé | h1(mm) | 2070 | |
| 4.3 | Hauteur de levage libre | h2(mm) | 140 | |
| 4.5 | Hauteur de levage | h3(mm) | 3000 | |
| 4.6 | Hauteur du mât étendu | h4(mm) | 4040 | |
| 4.7 | Hauteur de la protection supérieure (standard) | h6(mm) | 2075 | |
| 4.8 | Hauteur de la protection supérieure (optionnelle) | h6(mm) | 2155 | |
| 4.9 | Hauteur du siège | h7(mm) | 1070 | |
| 4.12 | Hauteur du coupleur | h10(mm) | 303 | |
| 4.19 | Longueur hors tout | I1(mm) | 3412 | |
| 4.20 | Longueur (à la surface de la fourche) | I2(mm) | 2342 | |
| 4.21 | Largeur hors tout | b1(mm) | 1265 | |
| 4.22 | Dimensions des fourches | S/e/l(mm) | 40/122/1070 | |
| 4.23 | Norme du support de montage de la fourche | - | ISO2328 2A | |
| 4.24 | Largeur du porte-fourches | b3(mm) | 1038 | |
| 4.25 | Distance entre les bras de fourche | b5(mm) | 260/1038 | |
| 4.31 | Garde au sol (depuis le bas du mât) (pleine charge) | m1(mm) | 112 | |
| 4.32 | Garde au sol (depuis le centre de l'empattement) | m2(mm) | 120 | |
| 4.33 | Largeur d'allée pour palettes de 1000 × 1200 (palette placée en travers de la fourche) | Ast(mm) | 3745 | |
| 4.34 | Largeur d'allée pour palettes de 800 × 1200 (palette placée en travers de la fourche) | Ast(mm) | 3945 | |
| 4.35 | Rayon de braquage | Wa(mm) | 2090 | |
| 4.36 | Rayon de braquage interne | b13(mm) | 730 | |
| Performance du chariot élévateur | 5.1 | Vitesse de déplacement (pleine charge / sans charge) | km/h | 14/14 |
| 5.2 | Vitesse de levage (pleine charge / sans charge) | mm/s | 280/440 | |
| 5.3 | Vitesse d’abaissement (pleine charge / sans charge) | mm/s | 285/420 | |
| 5.5 | Tirette de traction (pleine charge / sans charge) | N | 12000/12500 | |
| 5.6 | Barre de traction max (pleine charge / sans charge) | N | 14000 | |
| 5.7 | Aptitude en pente (pleine charge / sans charge) | % | 11/12 | |
| 5.8 | Aptitude max en pente (pleine charge / sans charge) | % | 13/14 | |
| 5.9 | Temps d'accélération (pleine charge / sans charge) (0-10m) | S | 5.2/4.6 | |
| 5.10 | Frein de service | - | Hydraulique | |
| 5.11 | Frein à main | - | Mécanique | |
| Moteur électrique de chariot élévateur | 6.1 | Puissance du moteur d'entraînement S2 60 min | kW | 11 AC |
| 6.2 | Puissance du moteur de levage à S3 15% | kW | 8.6 DC | |
| 6.3 | Tension de la batterie / capacité nominale K5 | V/Ah | 48/630 | |
| 6.4 | Poids de la batterie | kg | 1050 | |
| 6.5 | Dimensions de la batterie | l/b/h(mm) | 1028×570×780 | |
| 6.6 | Consommation d'énergie (selon le cycle de test VDI) | kWh/h | 5.0 | |
| 6.7 | Poids max de la batterie | kg | 930 | |
| 6.8 | Poids min de la batterie | kg | 1200 | |
| Autres | 7.1 | Type de commande de l'entraînement | - | MOSFET/AC |
| Fabricant | - | CURTIS | ||
| Modèle | - | 1236+1253 | ||
| 7.2 | Pression de service pour les accessoires | bar | 175 | |
| 7.3 | Débit d'huile pour les accessoires | L/min | 65 | |
| 7.4 | Niveau sonore selon EN/DIN 12 053 | db(a) | 73 | |
| 7.5 | Coupleur pour le remorquage (Type DIN) | - | Φ24 Pin | |
| 8.1 | Capacité du réservoir hydraulique | liter(gal) | 22 |
Outre le chariot élévateur électrique CPD20-AC3, SINOMACH offre plusieurs autres équipements lourds et engins de chantier de haute performance pour la construction routière et autres projets.
